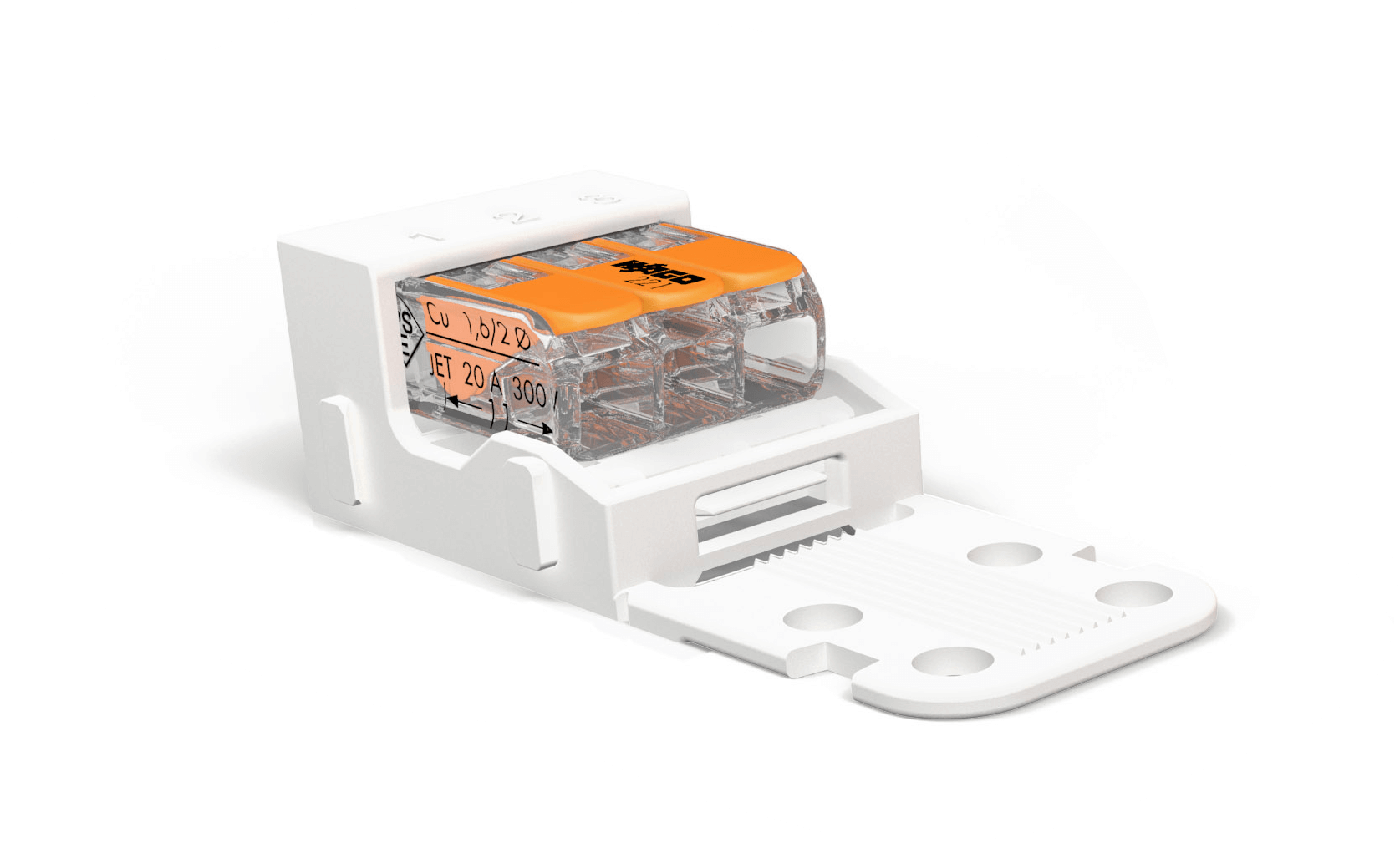

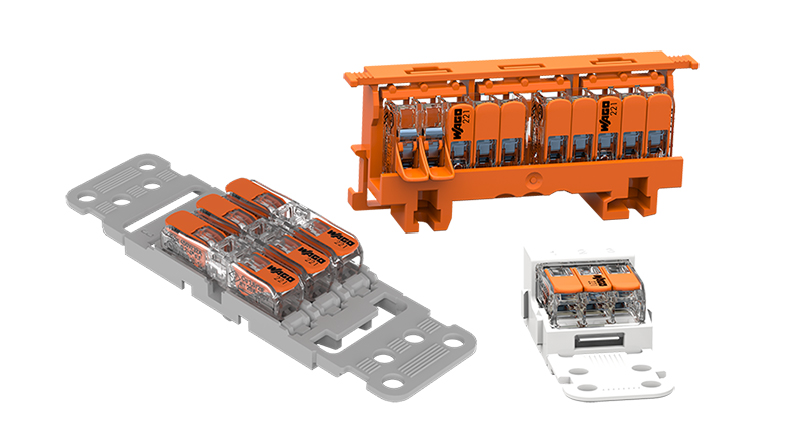

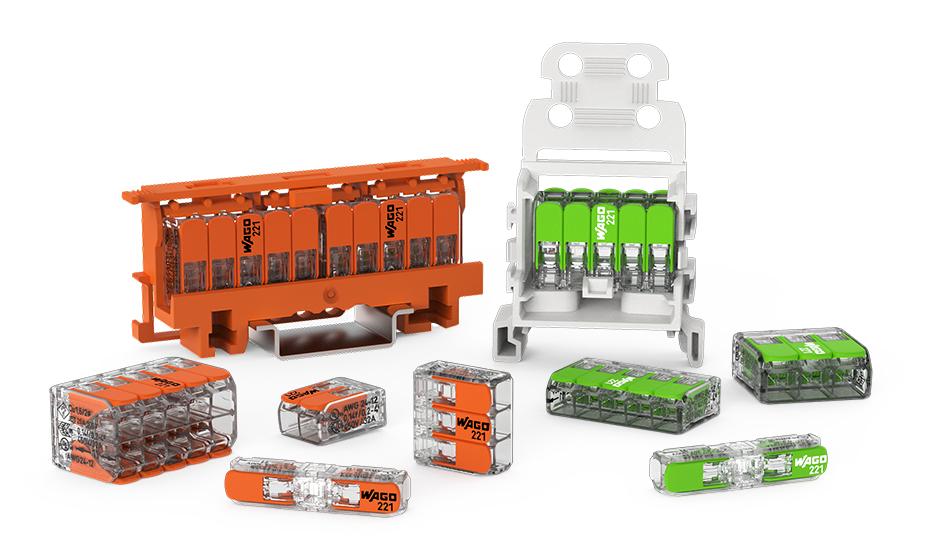

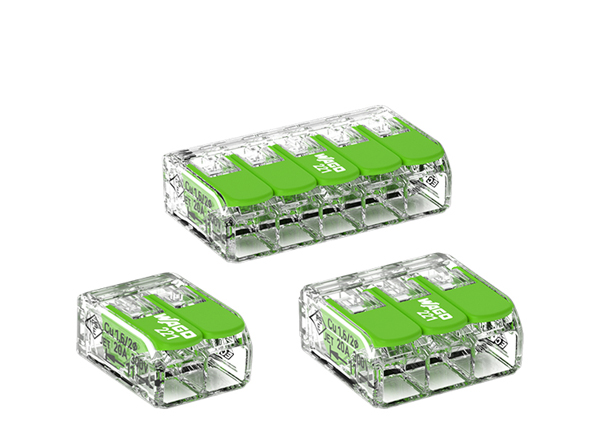

レバーを引き上げて、電線を差し込み、レバーを戻すの3ステップで結線完了。見るだけで分かる操作方法に加え、引き上げやすいレバー設計で、操作を簡単に行えます。
工数削減／作業熟練度が不要
スプリングにケージ（囲い）を設け、電線を囲うことで電線を確実に保持する、WAGO独自のケージクランプ®スプリング方式。より線もダイレクト結線でき、高いスプリング圧力により、気密性に優れた高品質な接点を形成します。
増し締め作業不要／安心・安全な結線
単線／7本より線／可とうより線の混在使用が可能です。裸線をそのまま結線でき、棒端子を圧着接続する手間も省け、どんなシーンでも使用いただけます。
多目的で使える万能コネクター
その他の主な特長
- ①内線規程記載工法※1 国土交通省電気設備工事共通仕様書記載工法※2
- ②透明ハウジングでより分かりやすく、安全に作業可能に
- ③屋内配線用途の他、一般電気工作物などでの配線に使用
- ④ PSE適合製品
※1：内線規程（JEAC 8001-2016） 1335-8 1.銅電線の接続 g.差込形コネクタによる接続[備考1-3]参照
※2：JIS C 2814-2-2に適合
構造と材質

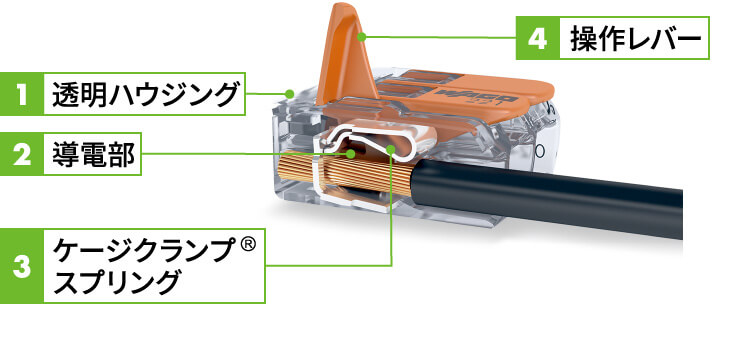

構造と名称
材質
- 透明ハウジング : 耐熱性ポリカーボネート(UL94 V-2)
- 導電部 : 電気銅、スズメッキ
- ケージクランプ スプリング : ステンレス鋼
- 操作レバー : 耐熱性 PBT（ガラス入り）
※上図は構造を表現する為のイメージです。 絶対に分解しないでください
仕様

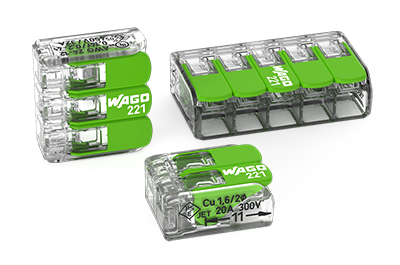

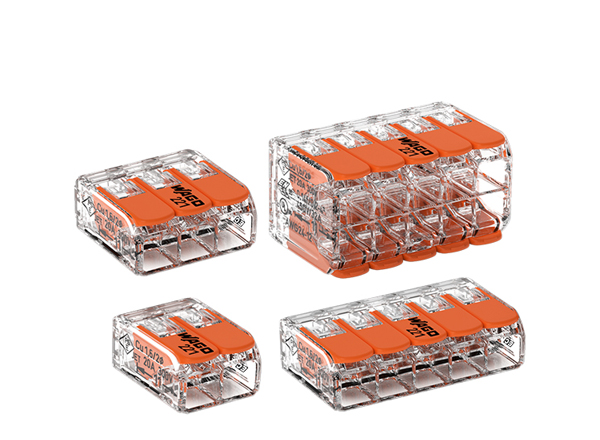

| WFR （4mm² 対応品） | ||
|---|---|---|
| 適用電線 | 電気用品適合 | φ1.6, φ2.0mm  |
|
JIS適合＊1 IEC適合＊3 |
φ0.5 〜 φ2.0mm 0.2 〜 3.5＊2 mm² 0.14 〜 4.0＊2 mm² |
|
| 最大被覆外径 | φ4.0mm | |
| 定 格 | 電気用品適合 | 20 A, 300V |
|
JIS適合＊1 IEC適合＊3 |

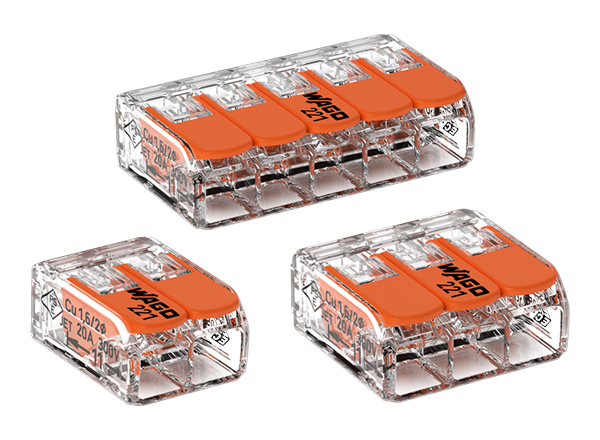

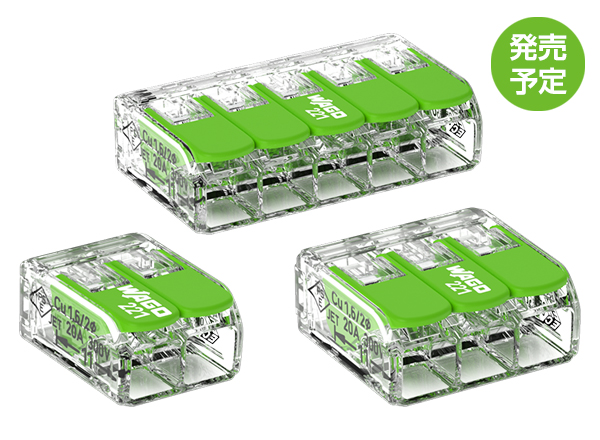

32A, 450V | |
| UL適合 | 20A, 600V＊4 | |
| むき出し長さ | 10〜12mm | |
| WFR-L （6mm² 対応品） | ||
|---|---|---|
| 適用電線 | 電気用品適合 | φ1.6, φ2.0, φ2.6mm |
|
JIS適合＊1 IEC適合＊3 |
φ0.8 〜 φ2.6mm 0.5 〜 6.0＊2 mm² |
|
| 最大被覆外径 | φ5.3mm | |
| 定 格 | 電気用品適合 | 30A, 300V |
|
JIS適合＊1 IEC適合＊3 |
41A, 450V | |
| UL適合 | 30A, 600V＊4 | |
| むき出し長さ | 12〜14mm | |
＊1:JIS C 2814-2-2に適合 ＊2:電線の種類、使用条件によりご使用できない場合があります ＊3:IEC/EN 60998-2-2に適合 ＊4:照明用途1000V

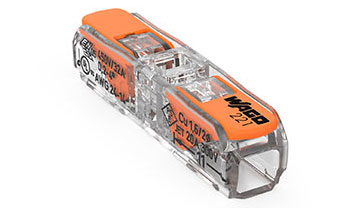

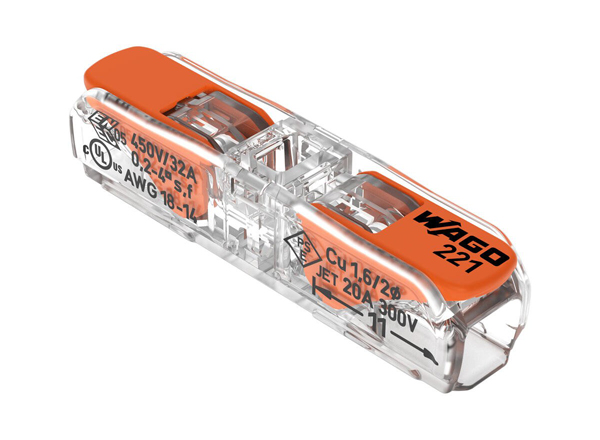

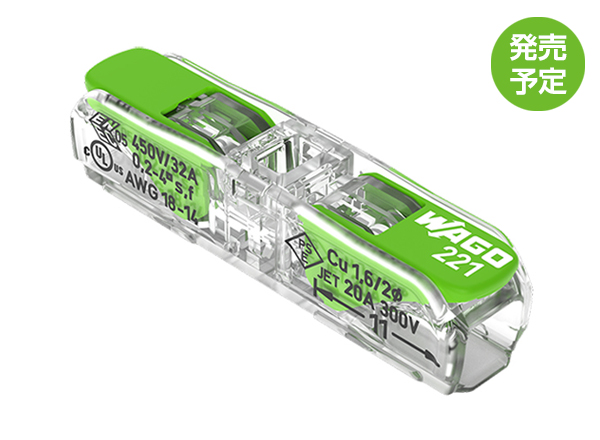

221-2411(WFR シリーズの直列結線タイプ)はこちら
